液壓管接頭的五種結構形式

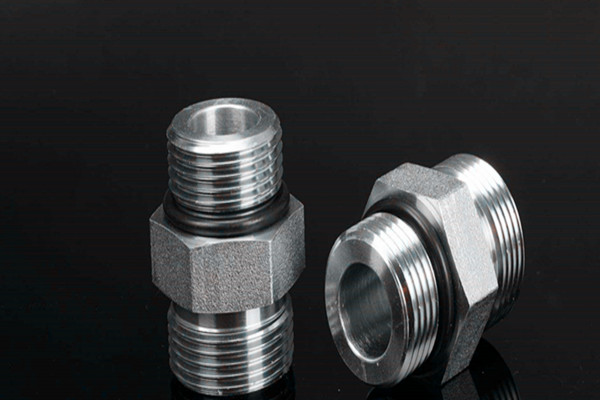

液壓管接頭是油管與油管之間的連接件。油管與液壓元件之間的連接件，應滿足連接牢固的要求、密封可靠、形狀尺寸小，壓降小、流動能力大，并且安裝和拆卸方便。因此，應充分重視管接頭，高質量密封性好的的液壓管接頭是影響液壓系統泄漏的重要原因！

液壓管接頭的五種結構形式分別是什么？在液壓系統中，法蘭連接通常用于外徑大于50mm的金屬管。對于小直徑的油管與管接頭的連接，常用的管接頭有很多種，根據其通路數量和流向可分為直通式、角通式、三通式、四通式等；根據油管與管接頭的連接方式不同，可分為擴口式、焊接式、卡套式等。

  普通細牙螺紋可用于管接頭與其他部件之間的連接。對于高壓系統，可以使用組合密封墊片來密封接頭體和連接部件；對于中低壓系統，可以直接使用錐形螺紋與身體連接。

　　1、擴口管接頭。組裝前，將連接好的6管放在專用工具上，然后用螺母2將3管套和6管壓在接頭體1上的錐形表面上，形成密封。管道套筒的功能是在擰緊螺母時防止管道旋轉。這種管接頭結構簡單，連接可靠，組裝維護方便，適用于銅管、薄壁鋼管等低壓薄壁管道的連接。

　　2、套管接頭如果是套管接頭的結構形式。套管接頭由接頭體1.螺母2和套管4組成。套管是一個帶有鋒利刀片的內圓端金屬環。當螺母2擰緊時，套管與接頭體內的錐形接觸形成密封，同時切割人油管6的表面，起到連接和密封的作用。這種管接頭性能好，質量輕，體積小，密封可靠，工作方便，廣泛應用于液壓系統，工作壓力可達32MPa。它需要高精度的管道。

　　3、焊接式管接頭如果是焊接式管接頭的結構和連接情況，先將螺母2套在接管5上，然后再把接管5與油管6的端部焊接起來，當擰緊螺母時，把接管和接頭體1連接起來。接管和接頭體結合處的密封有兩種形式：一種是用球面與錐面接觸密封，如圖1(c)所示；另一種是用端面加O形密封圈，如圖1(d)所示。前者具有自位性，安裝要求不嚴格，但密封性能較差，使用壓力不高，適用于中、低壓系統；后者則可用于高壓系統，使用壓力也可達32MPa。焊接式管接頭結構簡單、制造容易、工作可靠，對管子尺寸精度要求不高。但對焊接質量要求高。

　　4、如果軟管接頭是軟管接頭，除了需要一般管接頭的工作可靠性外，還應具有振動耐受性.抗沖擊和抗反復屈伸等性能。常見的有兩種類型:可拆卸式和緊固式，各有三種形式:A.B.C。A型采用焊接管接頭，B型采用卡套管接頭，C型采用擴口管接頭。

　　5、快速更換接頭時，管道中的某個地方需要經常拆卸，可以使用快速更換接頭，這種接頭結構比較復雜，局部阻力損失較大。
