液壓管接頭有什么型號_液壓管接頭規格型號大全

液壓接頭分六種樣式，分別是A、B、C、D、H、F、Q，其中ABCDH每種接頭又分直頭，45度和90度。H頭又分大頭和小頭。F頭分加長，加高還有高彎。Q頭分直頭，直角90度，120度等。

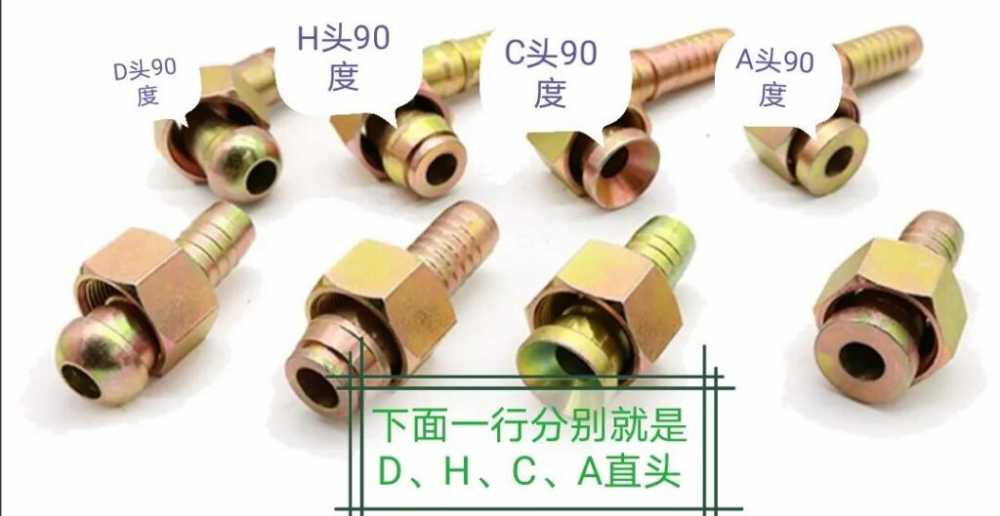

下來上圖給大伙看看都長什么樣。

這里沒有貼出B頭的圖片，其實H頭就是B頭的加強型，中間多了一道安裝O型圈的槽。

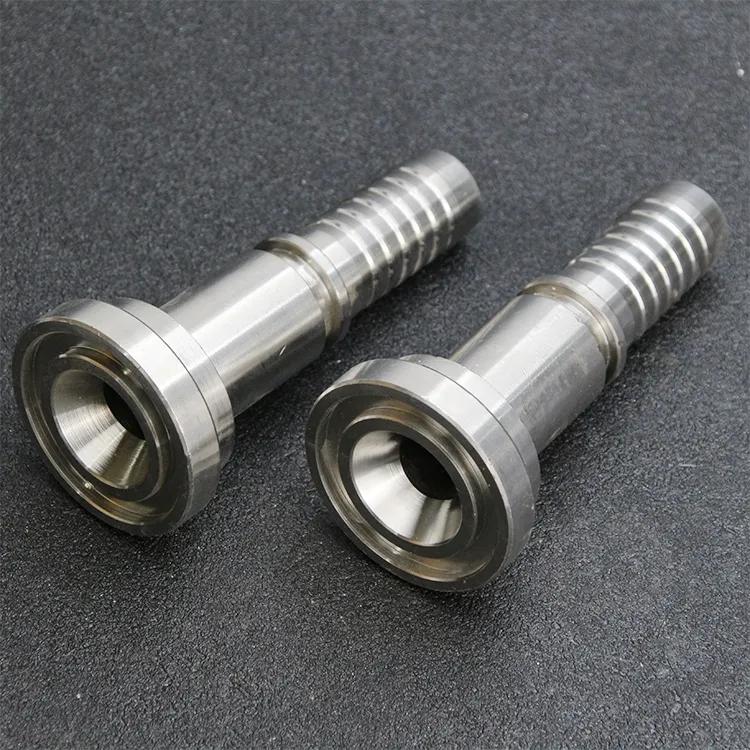

下圖F型接頭

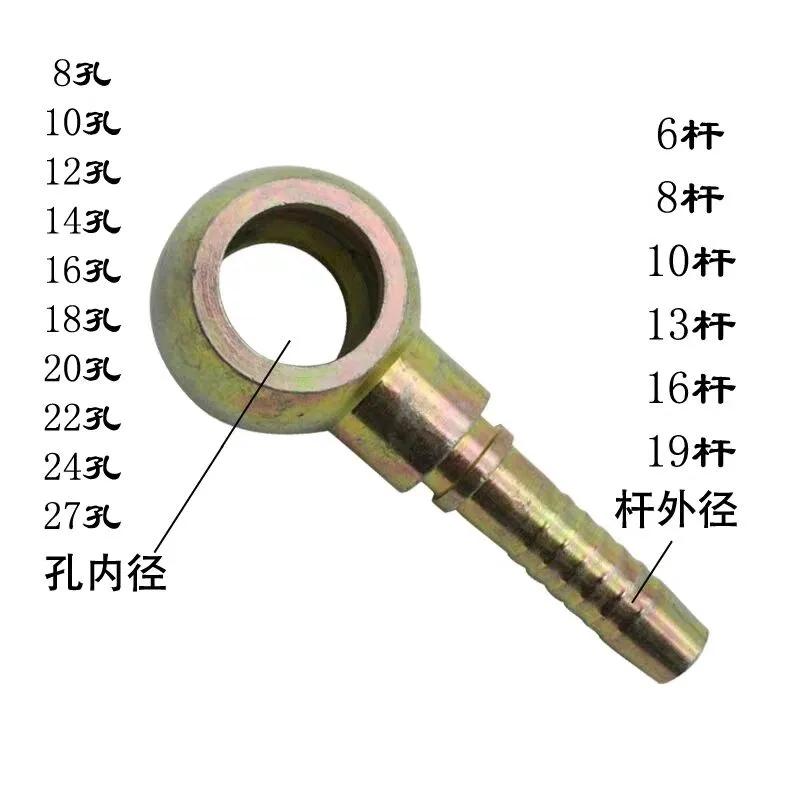

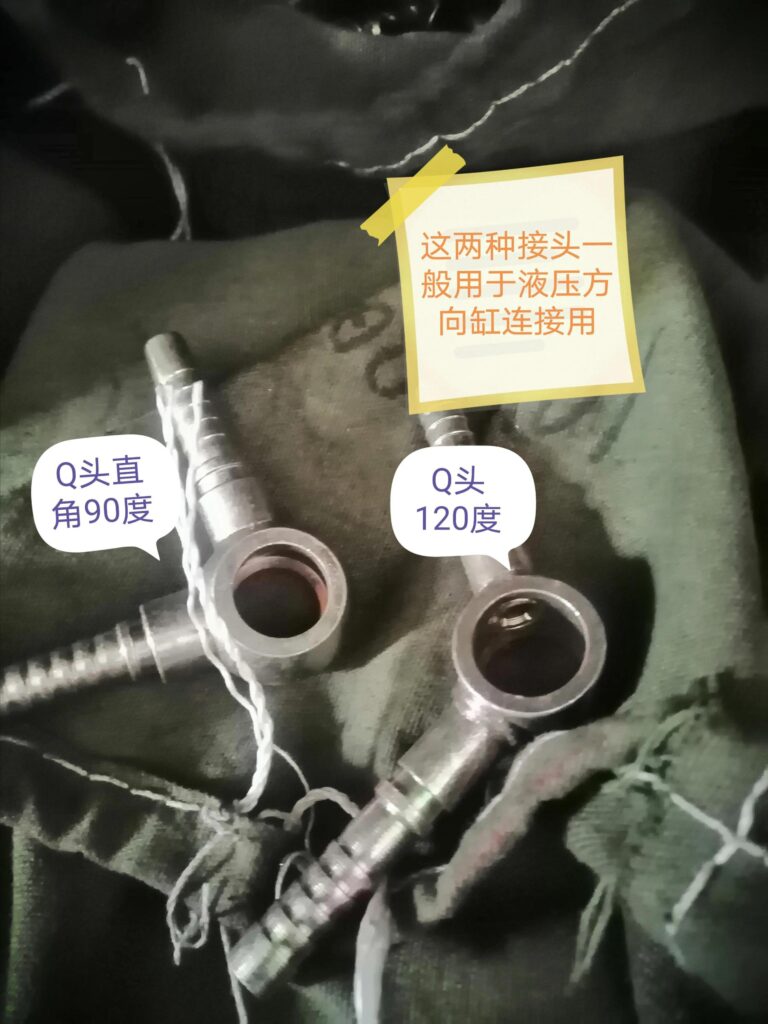

Q頭

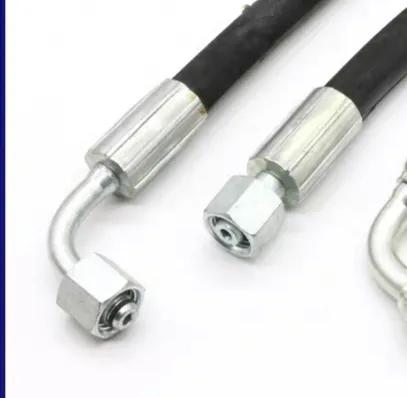

好了基本上就是這樣。下圖是接頭扣押到管子上樣子。

說在后面的話，其實剛開始接觸這個我也買過好多的書，書上的理論知識太多，也太枯燥，完全看不進去，所以才有了這個想法，讓大家直觀的了解這些，這樣最起碼大家在維修的時候最起碼知道接頭的樣式。

補充一下，接頭的螺紋分公制和英制兩種，具體規格大家去網上查，有大量文獻。

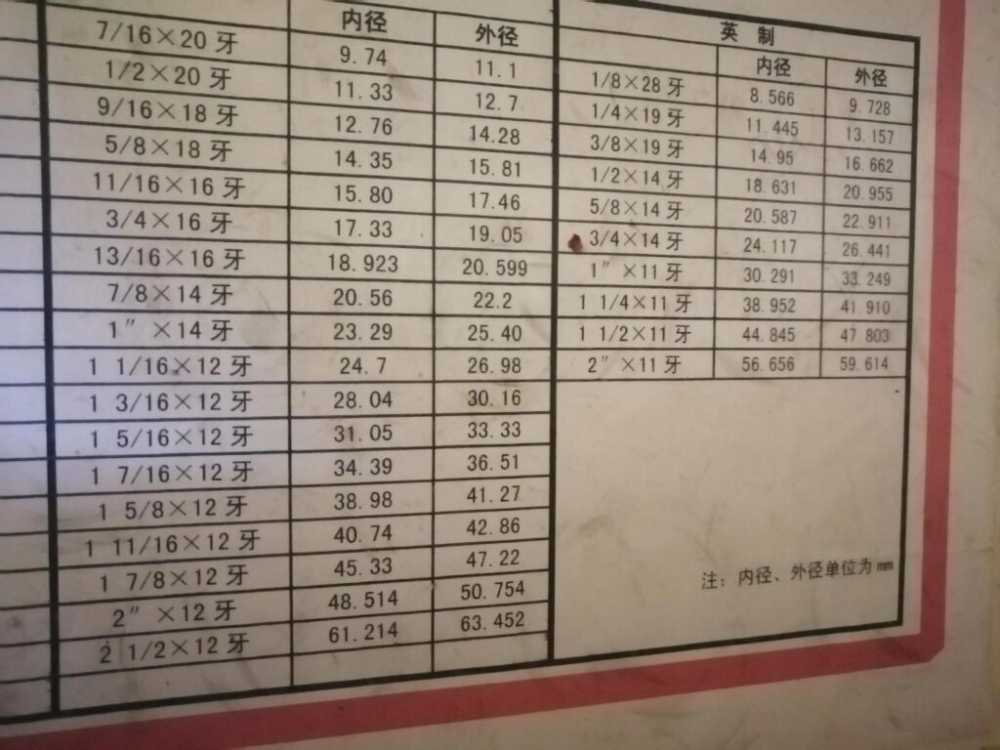

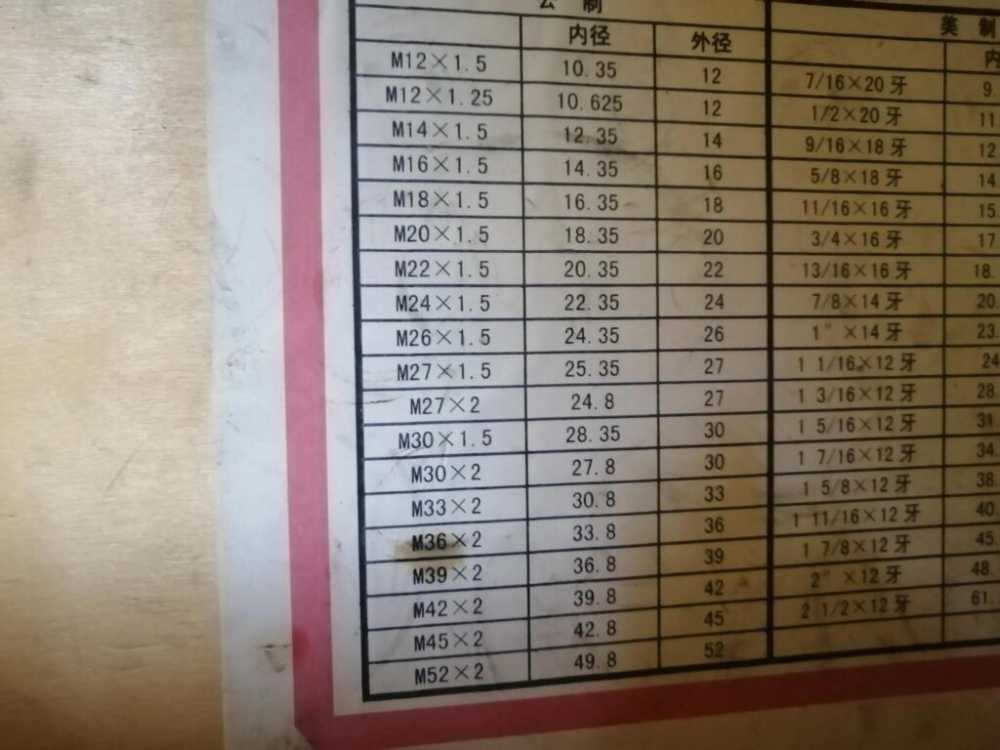

下面兩張圖是螺紋的規格大家可以參照。
